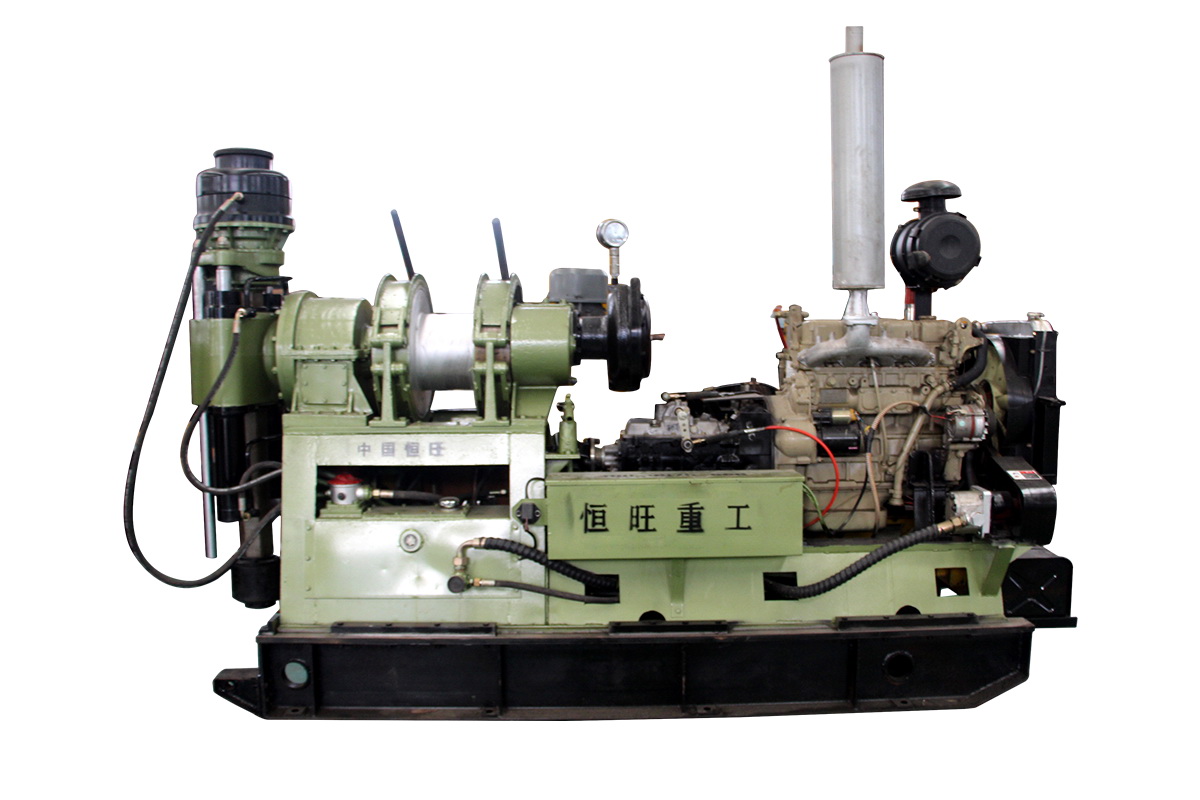

本产品是一种中等深度的岩心钻床，该机是主轴岩心钻机，主要用于金刚石钻削，能够满足各种钻削工艺的需要。可以匹配相应的电动机或柴油机，结构简单，拆解方便，操作方便。
产品特点：
1. 钻机配备最新的MW525汽车传动总成，拥有10个前进档和2个倒档，齿轮速度设计合理，满足不同钻井技术的需求。
2. 该钻机具有较大的输出扭矩和承载能力，易于处理各种井下事故。机械传动结构紧凑，主轴直径96mm，轴承距离大，钻机刚性好。
3. 液压系统控制进料压力和速度，满足各种地层钻井的需要。本机在孔的底部装有压力指示器，很容易把握孔内的情况。
4. 本钻机体积小，重量轻，拆装性好，布局好，操作灵活可靠，维修方便。
主要参数：
| 型号 | XY-4 | ||
基本参数 | 钻孔深度 | 42mm 钻杆 998 | m |
| 50mm 钻杆 698 | m | ||
| 钻孔倾角 | 360 | ° | |
| 钻机外形尺寸 (L x W x H) | 2710x1100x1752 | mm | |
| 钻机重量（不包括动力机） | 1756 | kg | |
| 最大部件重量 | 216 | kg | |
| 回转器 | 立轴转数、当动力机转速为 1500 转每分时 | ||
| 正转低速 | 101；187；267；388 | r/min | |
| 高速 | 311；574；819；1191 | r/min | |
| 反转低速 | 83 | r/min | |
| 高速 | 251 | r/min | |
| 当动力机转速为 2000 转每分时 | |||
| 正转低速 | 135；250；355；517 | r/min | |
| 高速 | 415；765；1090；1588； | r/min | |
| 反转低速 | 110 | r/min | |
| 高速 | 338 | r/min | |
| 立轴行程 | 600 | mm | |
| 立轴最大起重能力 | 80000 | N | |
| 立轴最大加压能力 | 60000 | N | |
| 当动力机功率为 40 马力，转速为 1500 转每分时 2640；1410；980；660 牛顿·米 | |||
| 立轴扭矩 | 830；440；300；200 | N.m | |
| 立轴内径 | 68.5 | mm | |
| 油泵 | 排量 | 20 | ml/r |
| 转速 | 1500 | r/min | |
| 工作压力 | 20 | mpa | |
| 最高压力 | 20 | mpa | |
| 卷扬机 | 功率 | 40/60 | HP |
| 提升能力（单绳） | 30/16/11/7.7；33/17.8/12.5/8.6 | KN | |
| 提升速度（第三层） | 0.82/1.51/2.16/3.15；1.09/2.02/2.89/4.18 | m/s | |
| 钢丝绳直径 | 16 | mm | |
| 卷筒容量 | 92 | ||
